前两章我们从 OpenGL 一路讲到了 Blaze3D，知道顶点怎么进入 GPU，也知道 RenderTarget 怎么把一帧画面留在纹理里。但是把场景画进纹理只是第一步，怎样保住强光的亮度层次，怎样让光源产生自然的光晕，又怎样在一次绘制里留下颜色 法线 高光这些不同的数据呢？

这一章继续往后处理走，讲三个经常一起出现的技术：HDR 负责保存超出屏幕范围的亮度，Bloom 利用这些亮度生成光晕，MRT 则让同一个片段同时写入多张纹理。它们不是三个孤立的特效，而是一条从场景数据到最终画面的渲染链。

原始资料：https://blog.fxmarkbrown.top/post/181

本文以 OpenGL 3.2+ 和 Minecraft 的 Blaze3D 概念为基础，并对照 Minecraft 26.3 snapshot 2 的服务端与客户端源码。示例中的裸 OpenGL 调用用于说明底层原理；26.3 的实际接入方式和当前 API 限制会单独说明。

3.1 HDR：先保存亮度，再决定怎么显示

LDR 丢掉了什么

普通颜色纹理最常见的格式是 RGBA8，每个通道只有 8 位，着色器最终能保留下来的值落在 [0, 1]。这对显示器来说正合适，但对中间计算来说太早了。

假设一个方块表面的亮度是 0.8，火把中心是 3.0，太阳是 20.0。如果场景直接写入 RGBA8，后两者都会被截断成 1.0。到了后处理阶段，程序只知道它们都是白色，已经无法判断谁应该更亮，也无法让太阳产生比火把更宽的 Bloom。

HDR（High Dynamic Range）解决的不是“让屏幕超过最大亮度”，而是推迟亮度信息的丢失。场景先写进浮点纹理，允许颜色大于 1.0；等光照 Bloom 曝光都算完之后，再把结果压缩到显示器能接受的范围。

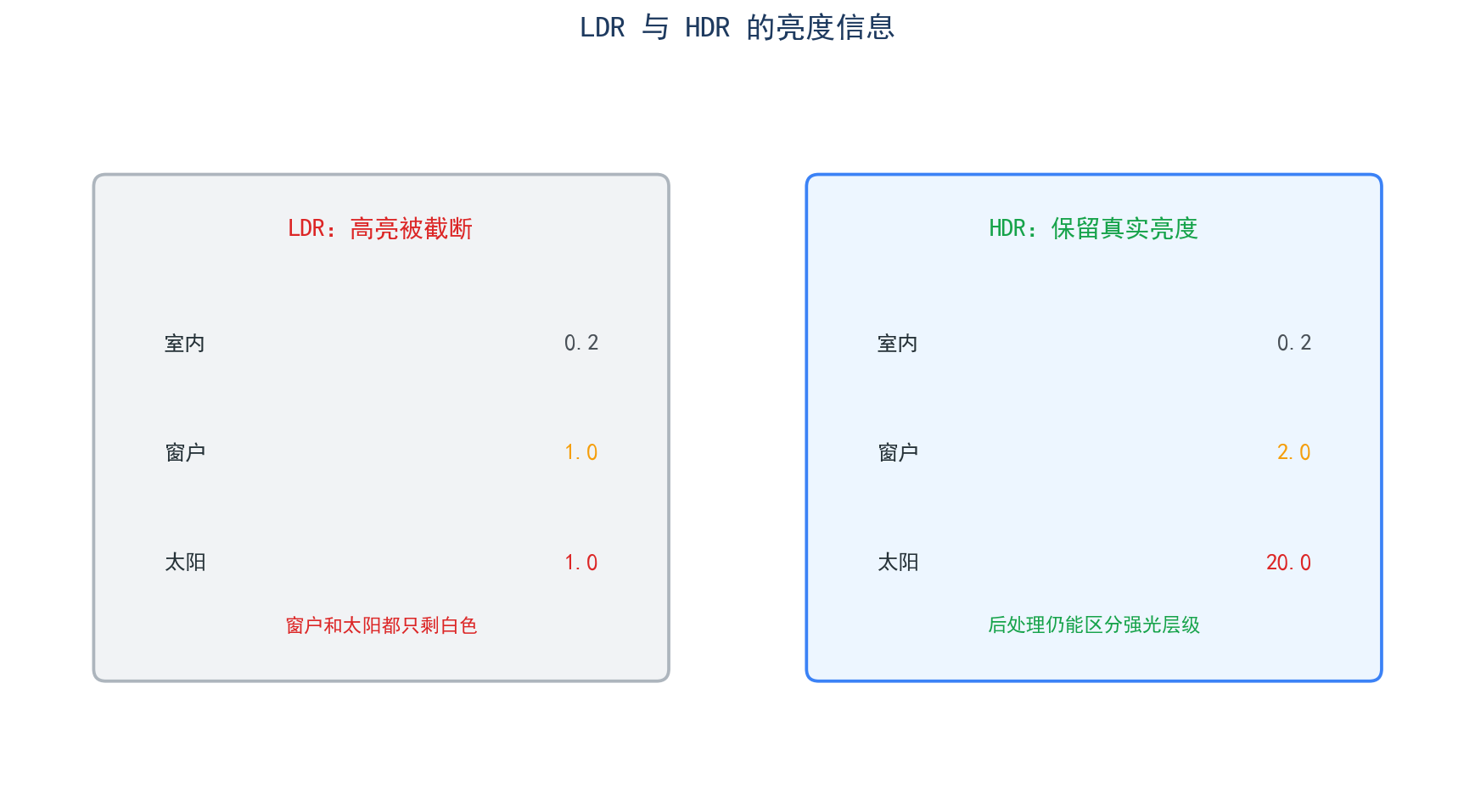

这张图把原文中的房间 窗户 太阳字符画换成实际对比图，重点是 LDR 截断后丢失了哪些亮度差异。

场景数据

LDR 纹理中的结果

HDR 纹理中的结果

暗处

0.05

0.05

普通表面

0.8

0.8

火把中心

1.0，已截断

3.0

太阳

1.0，已截断

20.0

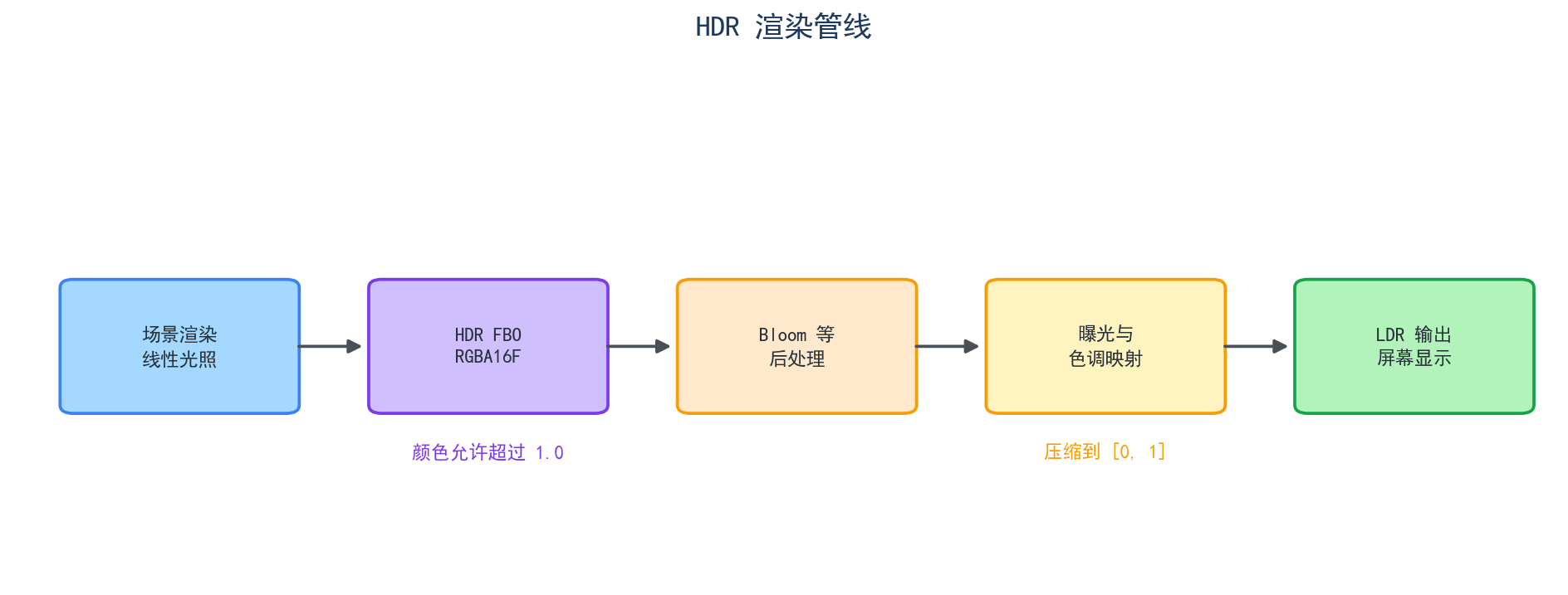

这张图回答一个问题：HDR 数据经过哪些阶段才会变成屏幕上的 LDR 像素。

HDR 帧缓冲格式

HDR 的关键不在 FBO 本身，而在颜色附件使用什么内部格式。FBO 只是容器，真正决定动态范围和带宽的是挂在上面的纹理。

格式

每像素大小

Alpha

适用场景

GL_RGBA8

4 字节

有

最终 LDR 输出 普通颜色

GL_RGBA16F

8 字节

有

通用 HDR 中间结果

GL_RGBA32F

16 字节

有

需要高精度的计算纹理

GL_R11F_G11F_B10F

4 字节

无

不需要 Alpha 的 HDR 颜色

大部分实时渲染使用 RGBA16F 就够了。它的带宽是 RGBA8 的两倍，但只有 RGBA32F 的一半；半精度浮点也足以保存颜色和光照。只有确实需要更高数值精度时，才值得换成 RGBA32F。

下面是创建 HDR 颜色附件时最关键的部分：

int colorTexture = GL11.glGenTextures();
GL11.glBindTexture(GL11.GL_TEXTURE_2D, colorTexture);

// 内部格式决定 GPU 如何保存数据；RGBA16F 保留大于 1.0 的亮度。
GL11.glTexImage2D(
    GL11.GL_TEXTURE_2D,
    0,
    GL30.GL_RGBA16F,
    width,
    height,
    0,
    GL11.GL_RGBA,
    GL11.GL_FLOAT,
    (ByteBuffer) null
);

// 后处理会跨像素采样，线性过滤可以避免缩放时出现明显块状边界。
GL11.glTexParameteri(GL11.GL_TEXTURE_2D, GL11.GL_TEXTURE_MIN_FILTER, GL11.GL_LINEAR);
GL11.glTexParameteri(GL11.GL_TEXTURE_2D, GL11.GL_TEXTURE_MAG_FILTER, GL11.GL_LINEAR);

// 模糊核会采到纹理边缘以外，CLAMP_TO_EDGE 用来阻止画面从另一侧卷回来。
GL11.glTexParameteri(GL11.GL_TEXTURE_2D, GL11.GL_TEXTURE_WRAP_S, GL12.GL_CLAMP_TO_EDGE);
GL11.glTexParameteri(GL11.GL_TEXTURE_2D, GL11.GL_TEXTURE_WRAP_T, GL12.GL_CLAMP_TO_EDGE);

GL30.glFramebufferTexture2D(
    GL30.GL_FRAMEBUFFER,
    GL30.GL_COLOR_ATTACHMENT0,
    GL11.GL_TEXTURE_2D,
    colorTexture,
    0
);

这里容易混淆两个格式参数：GL_RGBA16F 是纹理在 GPU 内部的存储格式，GL_RGBA + GL_FLOAT 是上传数据时的通道和数据类型。因为这里只分配空间而不上传初始像素，最后一个参数传 null。

创建完成后必须检查 FBO 完整性。附件尺寸不一致 格式不被支持 或 attachment 配置错误时，OpenGL 不一定在创建那一行报错，真正绘制时只会得到黑屏。

int status = GL30.glCheckFramebufferStatus(GL30.GL_FRAMEBUFFER);
if (status != GL30.GL_FRAMEBUFFER_COMPLETE) {
    // 状态码必须进入异常信息，否则不同驱动上的附件问题很难定位。
    throw new IllegalStateException("HDR framebuffer is incomplete: 0x" + Integer.toHexString(status));
}

线性空间与 Gamma

HDR 纹理保存的是线性光照结果。线性空间的意思是：2.0 的能量就是 1.0 的两倍，颜色相加和光照乘法都符合物理意义。屏幕显示使用的 sRGB 则经过 Gamma 编码，同样的数值差并不代表同样的光能差。

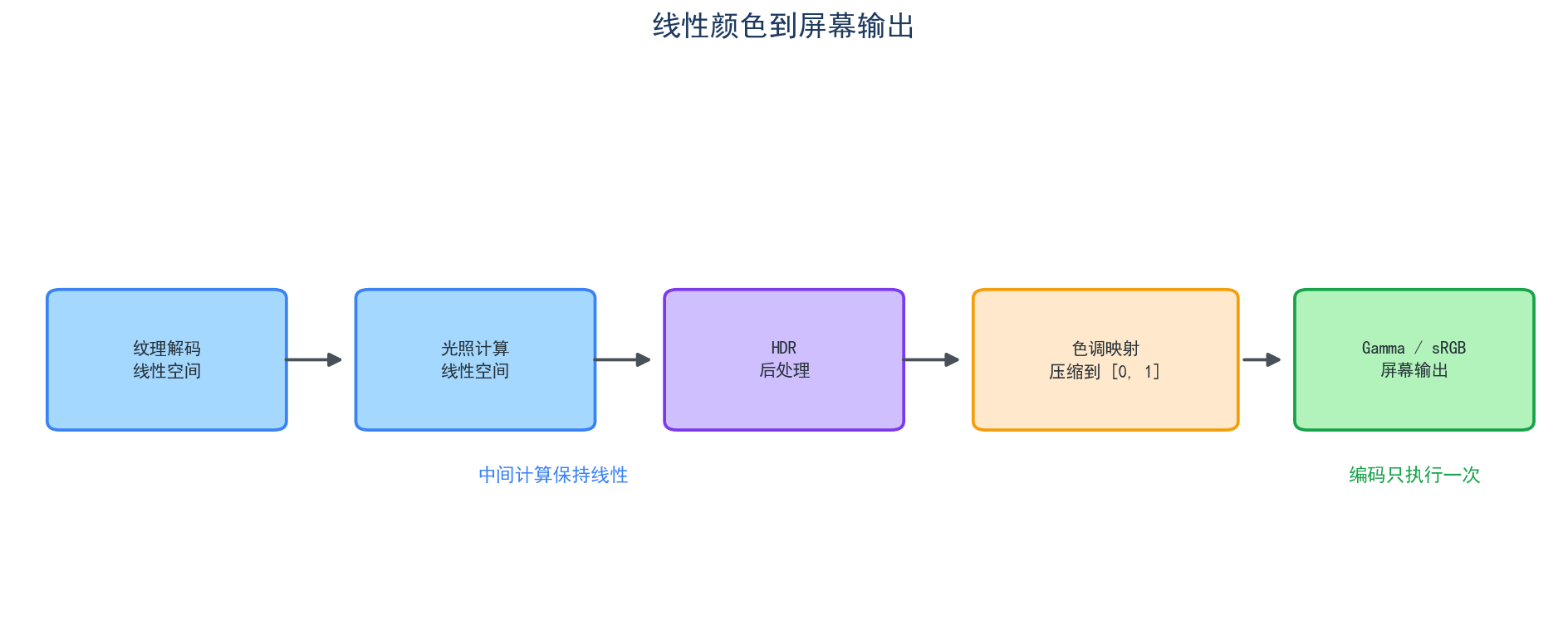

因此顺序不能颠倒，这张图把线性计算和最终编码的边界画了出来。

如果先做 Gamma 再 Bloom，模糊和叠加会发生在非线性颜色上，光晕通常会发灰；如果一帧做了两次 Gamma，画面会明显变亮。遇到“颜色怎么调都不对”的问题，先检查每张中间纹理到底是线性数据还是 sRGB 数据。

色调映射

HDR 值最终还是要进入 [0, 1]。直接 clamp 会把所有强光压成一片白色，色调映射（Tone Mapping）则用一条曲线逐渐压缩高亮，让暗部和中间调尽量保持不变。

最简单的是 Reinhard：

vec3 toneMapReinhard(vec3 hdr) {
    // 曲线在低亮度处接近线性，在高亮度处逐渐趋近 1.0。
    return hdr / (hdr + vec3(1.0));
}

它稳定而且便宜，但容易把高亮压得偏灰。需要更有对比度的画面时，可以使用常见的 ACES 近似曲线：

vec3 toneMapAces(vec3 hdr) {
    const float a = 2.51;
    const float b = 0.03;
    const float c = 2.43;
    const float d = 0.59;
    const float e = 0.14;

    // 这是实时渲染常用的 ACES 拟合曲线，不等同于完整的 ACES 色彩管理流程。
    return clamp((hdr * (a * hdr + b)) / (hdr * (c * hdr + d) + e), 0.0, 1.0);
}

完整的色调映射 Pass 只需要读取一张 HDR 纹理，再输出一个全屏四边形：

#version 150

uniform sampler2D HdrSampler;
uniform float Exposure;

in vec2 texCoord;
out vec4 fragColor;

vec3 toneMapAces(vec3 hdr) {
    const float a = 2.51;
    const float b = 0.03;
    const float c = 2.43;
    const float d = 0.59;
    const float e = 0.14;
    return clamp((hdr * (a * hdr + b)) / (hdr * (c * hdr + d) + e), 0.0, 1.0);
}

void main() {
    vec3 hdr = texture(HdrSampler, texCoord).rgb;

    // 曝光在线性空间中缩放光能，必须发生在色调映射之前。
    vec3 mapped = toneMapAces(hdr * Exposure);

    // 只有目标不是自动执行 sRGB 编码时，才在着色器里手动做 Gamma。
    mapped = pow(mapped, vec3(1.0 / 2.2));
    fragColor = vec4(mapped, 1.0);
}

代码里那句 Gamma 并不是永远需要。如果最终帧缓冲启用了 GL_FRAMEBUFFER_SRGB，硬件会自动把线性输出编码成 sRGB，此时着色器再 pow 一次就是重复校正。到底由谁负责转换必须在整个管线里只规定一次。

曝光控制

曝光是在色调映射前对 HDR 值做统一缩放。手动曝光最直接，适合固定风格的界面 特效或调试工具：

vec3 exposed = hdrColor * exposure;

自动曝光则需要先估计画面亮度。常见做法是把亮度纹理连续降采样到 1x1，或者用 Compute Shader 做并行归约，再用中灰值计算目标曝光：

float targetExposure = 0.18 / max(averageLuminance, 0.0001);

不能把目标曝光直接用于下一帧，否则从洞穴走到阳光下时画面会瞬间跳变。人眼适应亮暗需要时间，渲染也应该做指数平滑：

float adaptedExposure = mix(
    previousExposure,
    targetExposure,
    1.0 - exp(-deltaTime * adaptationSpeed)
);

这里的 deltaTime 必须参与计算。按帧固定插值会让 30 FPS 和 144 FPS 的适应速度不同，最后变成和机器性能绑定的视觉效果。

接入 Minecraft 时的边界

第二章讲过，Minecraft 的 RenderTarget 管理颜色纹理和深度纹理，也负责 resize 与释放。但对照 26.3 snapshot 2 客户端源码可以看到，它的 createBuffers() 把颜色格式固定成了 TextureFormat.RGBA8：

// RenderTarget#createBuffers 的关键逻辑：默认目标只能得到 RGBA8 颜色纹理。
this.colorTexture = device.createTexture(
    () -> this.label + " / Color",
    15,
    TextureFormat.RGBA8,
    width,
    height,
    1,
    1
);
this.colorTextureView = device.createTextureView(this.colorTexture);

同一版本的 TextureFormat 只有 RGBA8 RED8 RED8I DEPTH32，没有 RGBA16F。这意味着上面的 HDR FBO 代码能解释 OpenGL 原理，却不能直接改写成 26.3 的 GpuDevice.createTexture() 调用。把普通 RenderTarget 命名成 HDR，也不会让它自动获得高动态范围。

真正接入时需要确认三件事：

  • 颜色附件的内部格式确实是浮点格式，而不是默认的 RGBA8。

  • 场景着色器没有在写入 HDR 目标前提前 clamp 颜色。

  • 色调映射 Pass 位于最终输出之前，而且 Gamma 只处理一次。

在 26.3 上实现真正的 HDR，需要先扩展 TextureFormat 和对应 OpenGL backend 的格式映射，再让目标描述符、资源分配器和 RenderPass 都认识这种格式。这不是在业务渲染类里补几行 LWJGL 调用就能完成的改动，因为 RenderTarget 已经通过 GpuDevice 接管资源所有权。

还有一个明确约束：RenderTarget.resize() 和 destroyBuffers() 都会调用 RenderSystem.assertOnRenderThread()。因此创建 重建 释放纹理必须留在渲染线程，并进入资源重载和窗口 resize 生命周期，不能从服务端线程或普通游戏逻辑线程直接操作 GPU 对象。

HDR 的成本

HDR 最大的成本不是色调映射那一次全屏绘制，而是显存和带宽。1920×1080 的一张 RGBA16F 纹理大约占 15.8 MiB；如果同时保留场景 Ping-Pong Bloom 多级纹理，内存会继续叠加。

因此优化顺序通常是：

  1. 场景颜色优先用 RGBA16F，不要默认上 RGBA32F。

  2. 不需要 Alpha 时评估 R11F_G11F_B10F，但先确认混合和目标硬件支持。

  3. Bloom 等低频效果放到半分辨率或更低分辨率处理。

  4. 中间目标按尺寸和格式复用，避免每帧创建 删除纹理。

这一步的关键是保留后处理真正需要的信息，而不是让整条管线无差别地使用最高精度。

3.2 Bloom：让强光扩散，而不是把画面涂白

Bloom 到底在模拟什么

现实中的强光进入镜头或眼睛后会发生散射，光能从原来的像素扩散到周围，于是亮源边缘出现柔和光晕。Bloom 模拟的就是这种现象。

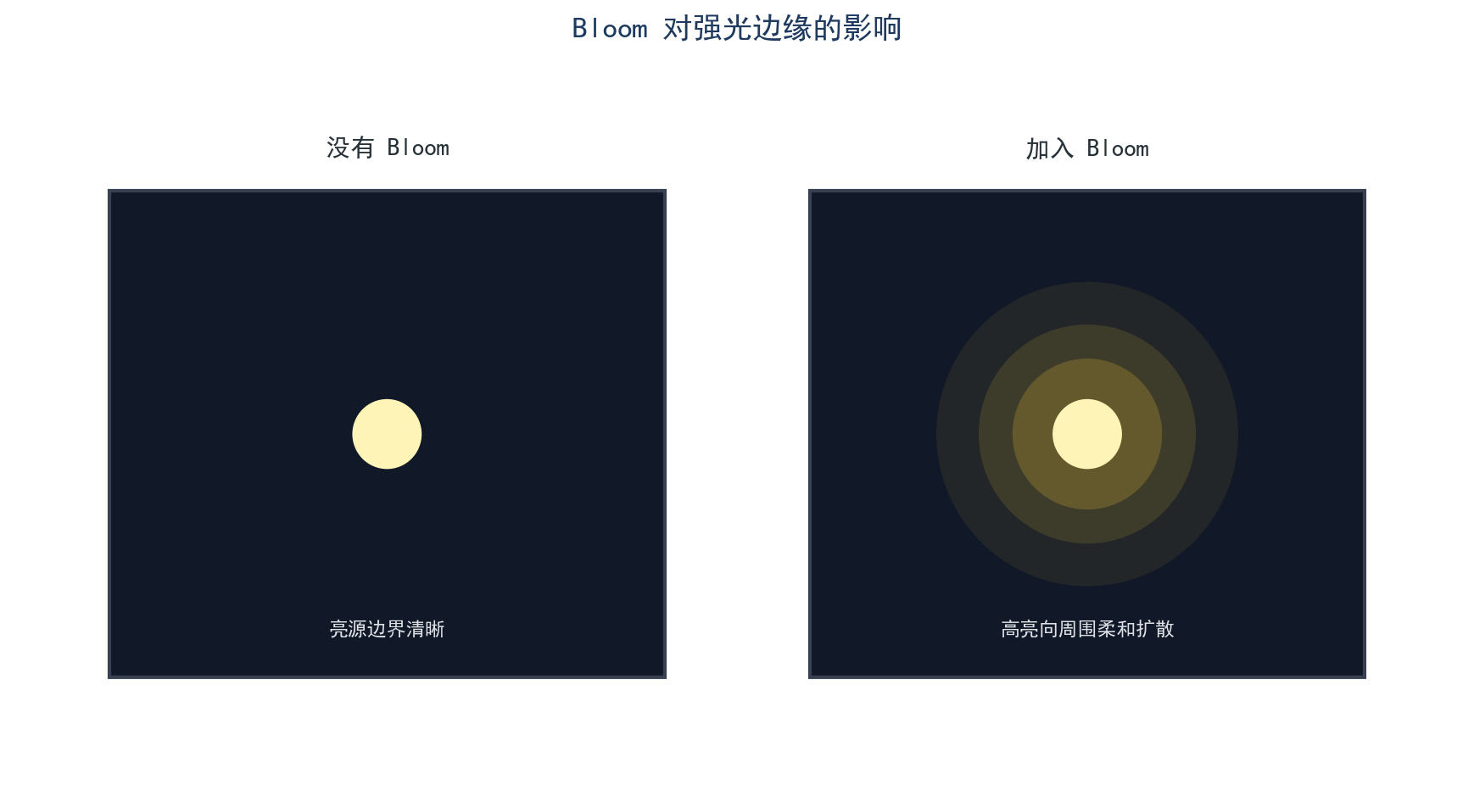

这张图对比同一个亮源在没有 Bloom 和加入 Bloom 后的边缘变化。

它不是在光源外面画一个半透明圆，也不是简单提高饱和度。标准 Bloom 至少包含三步：提取高亮、模糊高亮、把模糊结果加回原场景。

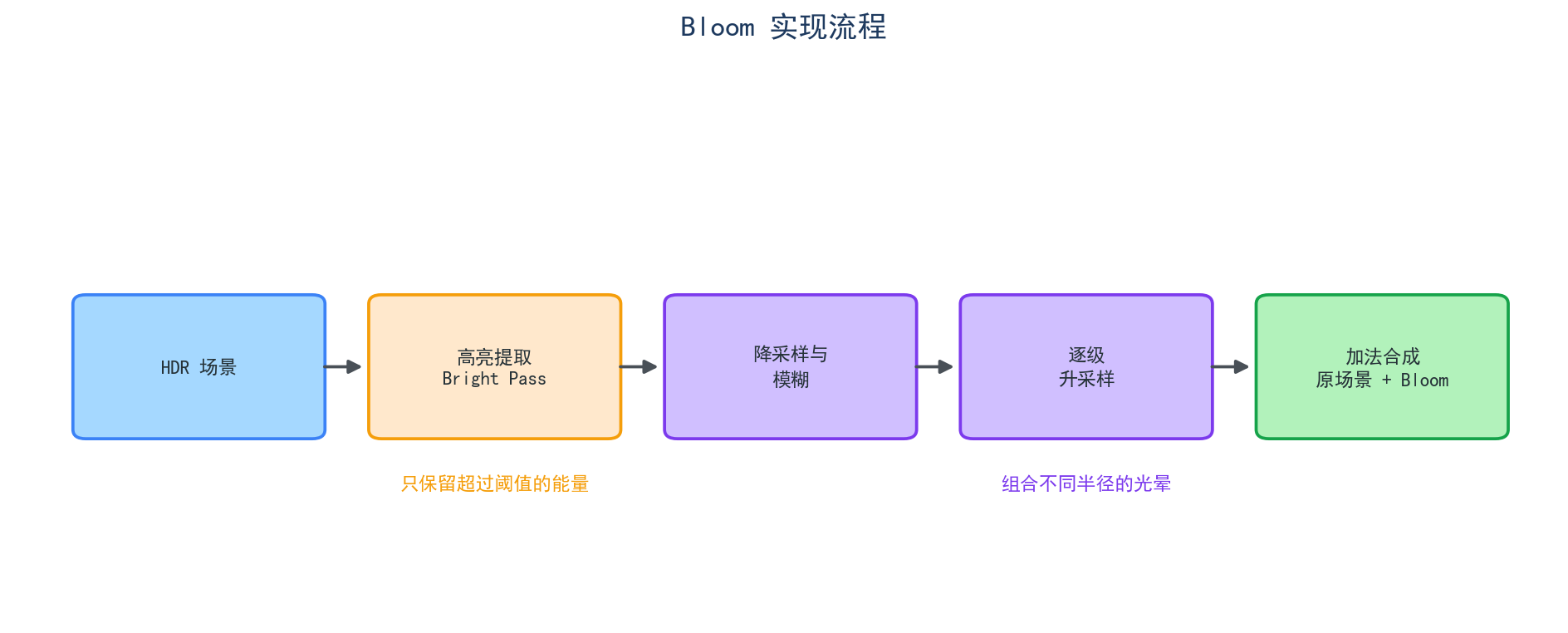

这张图把完整 Bloom 流程拆成高亮提取、模糊、升采样和合成四个明确阶段。

注意色调映射在 Bloom 之后。若先把画面压到 [0, 1]，太阳和普通白色方块又会失去亮度差，Bright Pass 只能靠颜色猜谁是光源。

高亮提取

最直白的办法是计算亮度，超过阈值的像素保留，其余变成黑色：

float luminance(vec3 color) {
    // 权重来自人眼对不同颜色的感知差异，绿色对亮度的贡献最高。
    return dot(color, vec3(0.2126, 0.7152, 0.0722));
}

vec3 extractHard(vec3 color, float threshold) {
    return luminance(color) > threshold ? color : vec3(0.0);
}

硬阈值会在临界亮度附近产生突变。一个像素从 0.99 变到 1.01，Bloom 贡献会突然从零跳到完整颜色，移动的光源因此容易闪烁。

更常用的是软阈值，也叫 soft knee：

vec3 extractBloom(vec3 color, float threshold, float knee) {
    float brightness = max(max(color.r, color.g), color.b);

    // knee 定义阈值附近的过渡宽度，避免像素跨过阈值时突然闪烁。
    float soft = brightness - threshold + knee;
    soft = clamp(soft / max(2.0 * knee, 0.0001), 0.0, 1.0);
    soft = soft * soft * knee;

    float contribution = max(soft, brightness - threshold);
    contribution /= max(brightness, 0.0001);
    return color * contribution;
}

这里使用最大颜色通道判断强度，能保住高饱和度的蓝色或红色光源；使用感知亮度则更接近人眼明暗。没有唯一正确的选择，关键是让阈值定义和美术目标一致。

为什么高斯模糊要拆成两遍

假设模糊核宽度是 9，直接做二维卷积，每个像素要采样 9 x 9 = 81 次。高斯核可以分离成水平和垂直两个一维核，先横向采样 9 次，再纵向采样 9 次，只需要 18 次。

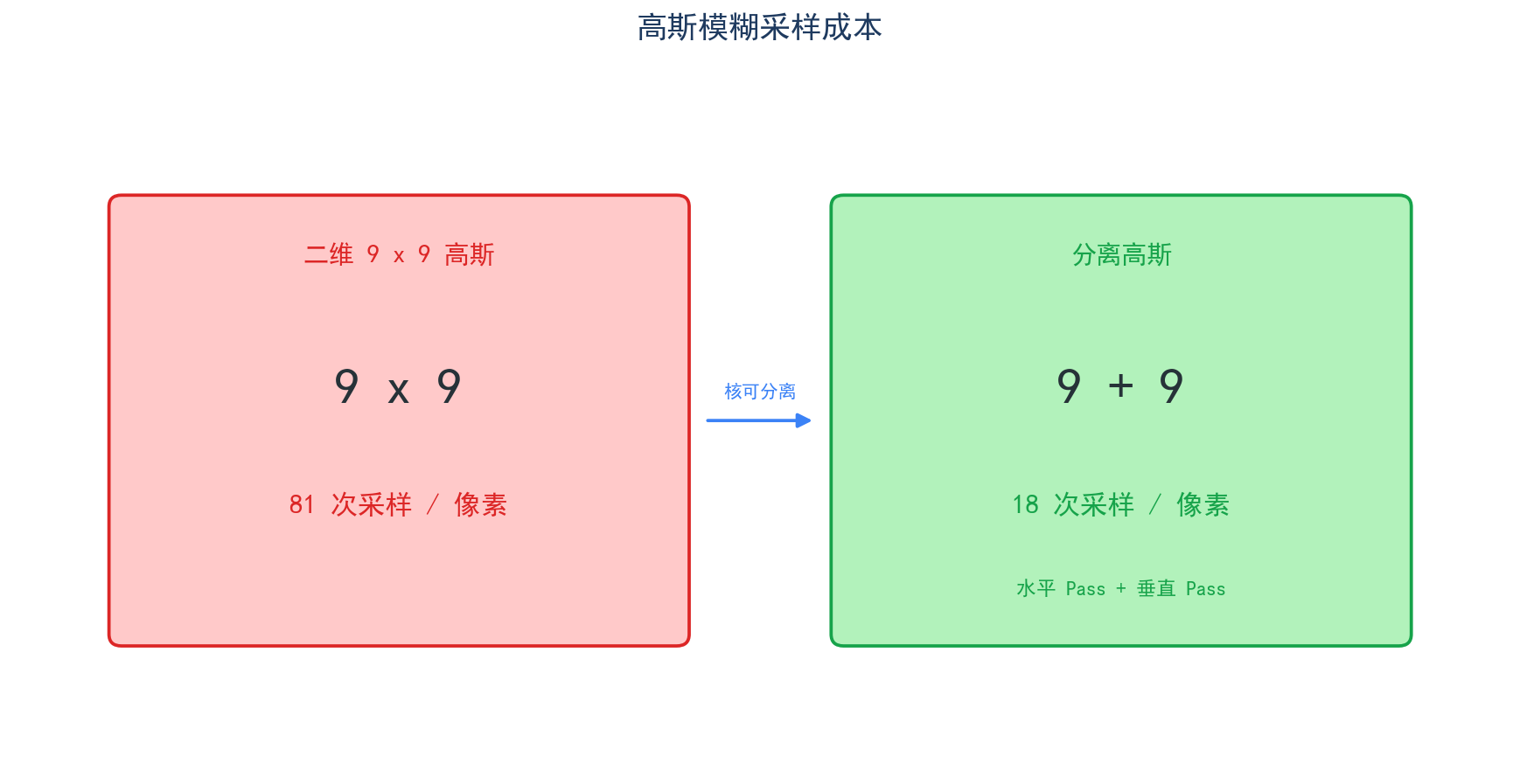

这张图直接对比二维卷积和分离高斯的采样次数。

横向 Pass 的输出必须写进临时纹理，纵向 Pass 再读取它。不能在同一张纹理上边采样边写入，这正是第二章 Ping-Pong 缓冲要解决的问题。

#version 150

uniform sampler2D SourceSampler;
uniform vec2 Direction;
uniform vec2 TexelSize;

in vec2 texCoord;
out vec4 fragColor;

const float WEIGHT[5] = float[](
    0.227027,
    0.194595,
    0.121622,
    0.054054,
    0.016216
);

void main() {
    vec3 result = texture(SourceSampler, texCoord).rgb * WEIGHT[0];

    for (int i = 1; i < 5; i++) {
        vec2 offset = Direction * TexelSize * float(i);
        // 对称采样保证核的中心不偏移，移动时不会把光晕拖向一侧。
        result += texture(SourceSampler, texCoord + offset).rgb * WEIGHT[i];
        result += texture(SourceSampler, texCoord - offset).rgb * WEIGHT[i];
    }

    fragColor = vec4(result, 1.0);
}

水平方向传入 Direction = vec2(1, 0)，垂直方向传入 vec2(0, 1)。TexelSize 是 1.0 / textureSize，不能直接用像素数量当 UV 偏移。

多尺度 Bloom

只在原始分辨率反复做小核模糊，既贵又很难得到宽光晕。多尺度 Bloom 会建立一条逐级缩小的纹理链，在低分辨率上让同一个采样半径覆盖更大的屏幕范围，再从最小一级逐层放大并合并。

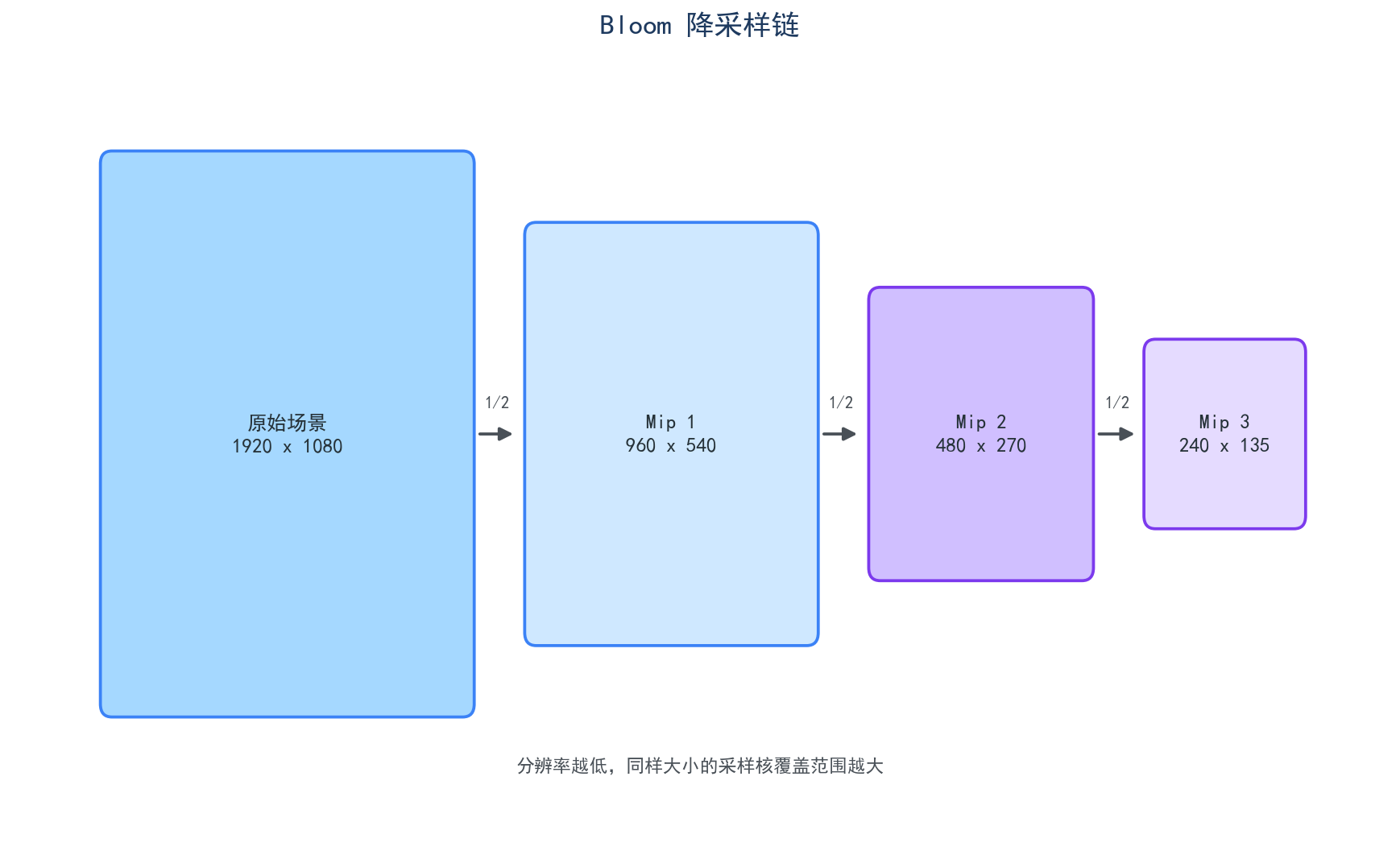

这张图回答一个问题：不同尺度的高亮数据如何下采样，再回到最终 Bloom 纹理。

以 1920×1080 为例：

层级

分辨率

主要贡献

Mip 0

960×540

光源附近的清晰光晕

Mip 1

480×270

中等范围扩散

Mip 2

240×135

大范围柔光

Mip 3

120×68

最宽的低频光晕

这里第一层就从半分辨率开始。Bloom 本来就是低频模糊效果，没有必要为每个屏幕像素保留完整分辨率；这一步通常能换来最直接的性能收益。

降采样不能只取一个像素，否则细小光源会在分辨率变化时忽隐忽现。至少要用 Box Tent 或其他低通滤波器汇总邻域，再写入下一级。

vec3 downsample13Tap(sampler2D source, vec2 uv, vec2 texel) {
    vec3 result = texture(source, uv).rgb * 4.0;

    // 边和角共同参与，先滤掉高频信息再缩小，避免细光源闪烁。
    result += texture(source, uv + texel * vec2(-1.0, -1.0)).rgb;
    result += texture(source, uv + texel * vec2( 1.0, -1.0)).rgb;
    result += texture(source, uv + texel * vec2(-1.0,  1.0)).rgb;
    result += texture(source, uv + texel * vec2( 1.0,  1.0)).rgb;
    result += texture(source, uv + texel * vec2(-1.0,  0.0)).rgb * 2.0;
    result += texture(source, uv + texel * vec2( 1.0,  0.0)).rgb * 2.0;
    result += texture(source, uv + texel * vec2( 0.0, -1.0)).rgb * 2.0;
    result += texture(source, uv + texel * vec2( 0.0,  1.0)).rgb * 2.0;

    return result / 16.0;
}

升采样时从最小一级开始，把低分辨率 Bloom 放大并加到上一级。越低的层级覆盖范围越广，越高的层级保留光源附近的轮廓，最后得到既有核心又有外圈的光晕。

合成顺序

Bloom 最终通过加法回到 HDR 场景：

vec3 scene = texture(SceneSampler, texCoord).rgb;
vec3 bloom = texture(BloomSampler, texCoord).rgb;

// Bloom 仍是线性 HDR 数据，先合成再统一色调映射。
vec3 combined = scene + bloom * bloomStrength;
vec3 mapped = toneMapAces(combined * exposure);

不要对场景纹理使用 mix(scene, bloom, strength)。mix 会在增加光晕的同时压低原画面，最后像盖了一层雾；Bloom 表示散射出来的额外光能，通常应该做加法。

如果想避免画面整体发灰，应先提高提取阈值或减小软阈值范围，再调 bloomStrength。一上来只降低强度，往往会让真正的光源也失去光晕。

用 MRT 省掉 Bright Pass

传统流程先渲染完整场景，再用一个全屏 Pass 提取高亮。若场景着色器本来就知道当前片段的发光强度，可以用 MRT 同时输出场景颜色和 Bloom 颜色：

layout(location = 0) out vec4 sceneColor;
layout(location = 1) out vec4 bloomColor;

void main() {
    vec4 color = calculateSurfaceColor();
    sceneColor = color;

    // 发光材质由材质数据决定，不必从最终颜色反推哪些像素应该发光。
    bloomColor = vec4(color.rgb * emissiveStrength, color.a);
}

这种方式少了一次全屏读取，也能让不够亮但明确标记为发光的材质参与 Bloom。但代价是所有相关场景管线都要支持第二个输出，而且额外附件会增加写带宽。后面会看到，26.3 当前公开的 Blaze3D RenderPass 还不能直接绑定第二个颜色输出，所以这段 GLSL 是 MRT 原理示例，不是能直接装进现有粒子管线的代码。

实例：服务端粒子怎样走到客户端 Bloom

服务端本身不渲染。以 26.3 snapshot 2 的粒子链为例，ServerLevel.sendParticles() 做的是构造 ClientboundLevelParticlesPacket，然后按距离把数据发给玩家。默认只发给 32 格内的玩家，overrideLimiter=true 时服务端发送半径才会扩大到 512 格。

一个服务端调用可以这样写：

serverLevel.sendParticles(
    ParticleTypes.END_ROD,
    false, // 不绕过距离和客户端粒子限制，避免远处特效制造无效网络与渲染负担。
    true,  // 在最低粒子设置下提高保留概率，但不保证每个粒子都一定出现。
    x,
    y,
    z,
    24,
    0.25,
    0.25,
    0.25,
    0.02
);

这个包只携带 ParticleOptions、位置、三个方向的分布范围、最大速度、数量和两个限制标志。它没有 HDR 值、Bloom 强度、Shader 名称，更没有任何 GPU 指令。服务端决定发生什么，客户端决定怎么画。

客户端收到包后，ClientPacketListener.handleParticleEvent() 根据 count 走两种语义。count == 0 时，xDist/yDist/zDist * maxSpeed 被当作单个粒子的确定速度；count > 0 时，位置偏移和速度都使用高斯随机数生成。因此不要把 count=0 理解成“不生成粒子”。

接着 ClientLevel.doAddParticle() 再做一次本地限制：普通粒子超过相机 32 格会被丢弃，粒子设置为 MINIMAL 时也可能不创建；只有 overrideLimiter 才直接跳过这两项检查。通过检查后，ParticleEngine 根据粒子类型找到 ParticleProvider，创建具体 Particle 并放进对应的 ParticleGroup。

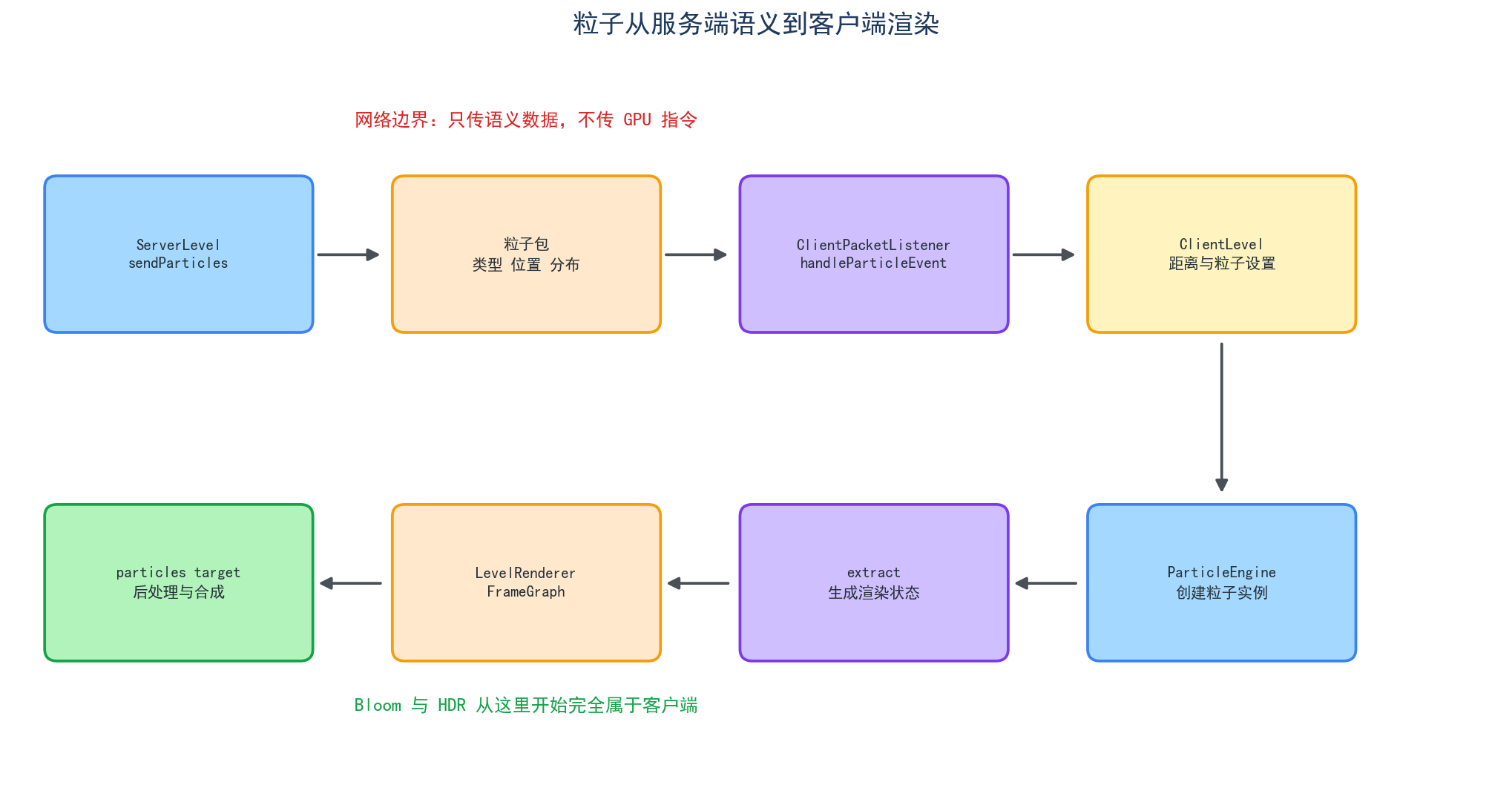

这张图把网络语义、客户端粒子实例和最终渲染目标连在一起。

进入渲染帧后，ParticleEngine.extract() 先把可见粒子提取到 ParticlesRenderState。LevelRenderer 在主 Pass 中调用 particlesRenderState.submit(...)，并在启用透明度后处理时创建独立的 particles target；绘制半透明内容前，它还会执行 particleTarget.copyDepthFrom(mainTarget)，让粒子继续遵守主场景的遮挡关系。

如果要让 END_ROD 产生 Bloom，改服务端包没有用。客户端需要让对应粒子材质输出可识别的高亮，或者把 particles target 交给高亮提取 模糊 合成链。服务端最多通过粒子类型 数量 颜色等语义影响输入，不能直接指定客户端采用哪条后处理管线。

26.3 中的后处理方式

26.3 的 LevelRenderer 已经使用 FrameGraphBuilder 组织一帧：主目标通过 importExternal() 进入图，translucent particles weather clouds 等目标按需通过 createInternal() 创建，每个 FramePass 再用 readsAndWrites() 声明依赖。PostChain.addToFrame() 会把每个 PostPass 继续加入同一张帧图，这正适合表达“输入纹理 -> 高亮提取 -> 模糊 -> 合成”。

PostPass 的实际执行也不是旧版的绑定 FBO 再画四边形，而是通过 CommandEncoder.createRenderPass() 创建 Pass、绑定输入纹理和 Uniform，最后 draw(0, 3) 画一个全屏三角形。旧的 PostChain.process() 在当前源码中已经标记为 @Deprecated，新代码应优先接入现有 FrameGraph，而不是另起一张临时帧图。

接入时仍要处理几个边界：

  • 窗口 resize 后，整条 Bloom 纹理链都要按新尺寸重建或调整。

  • 每一级纹理必须使用线性过滤和边缘钳制，否则升采样会出现块状边缘或画面回卷。

  • 资源包重载时，着色器 Uniform 和目标引用都可能失效，不能长期缓存旧句柄。

  • 每个 Pass 都要明确输入和输出，禁止对同一 attachment 同时读写。

  • 最终合成后要恢复 Minecraft 后续渲染所需的目标 视口和管线状态。

如果效果只覆盖少量粒子或方块实体，可以先把它们画进独立目标，再对这个目标做 Bloom，没必要处理整张主场景。反过来，如果要让太阳 熔岩 粒子和实体统一参与，就要在场景级别规划数据来源，避免每个模块各做一套模糊链。

调参先看什么

现象

优先检查

常见原因

所有白色方块都发光

Threshold

在 LDR 上提取或阈值过低

光晕边缘闪烁

降采样滤波

直接点采样导致小亮源丢失

光晕像方块

Mip 数量和过滤

分辨率太低或使用最近邻

画面整体发灰

Soft Knee 与合成

参与 Bloom 的像素太多

GPU 时间过高

分辨率和 Pass 数

全分辨率反复模糊

resize 后画面错位

目标尺寸与 TexelSize

Uniform 仍是旧分辨率

Bloom 的质量不取决于模糊次数越多越好，而取决于高亮来源 多尺度分布和合成顺序是否正确。

3.3 MRT：一次片段计算，写入多份结果

为什么需要多个输出

普通片段着色器只有一个颜色输出，写到 COLOR_ATTACHMENT0。但后处理不只需要最终颜色：Bloom 可能要发光颜色，SSAO 要法线和深度，运动模糊要速度向量，延迟渲染还要材质参数。

最直接的办法是把场景画很多次：第一次写颜色，第二次写法线，第三次写材质。问题是每个 Pass 都要重新提交几何、执行顶点着色器、光栅化并运行一部分重复逻辑。

MRT（Multiple Render Targets）让一个片段着色器同时写入多个颜色附件。几何只处理一次，片段计算得到的不同结果分别进入不同纹理。

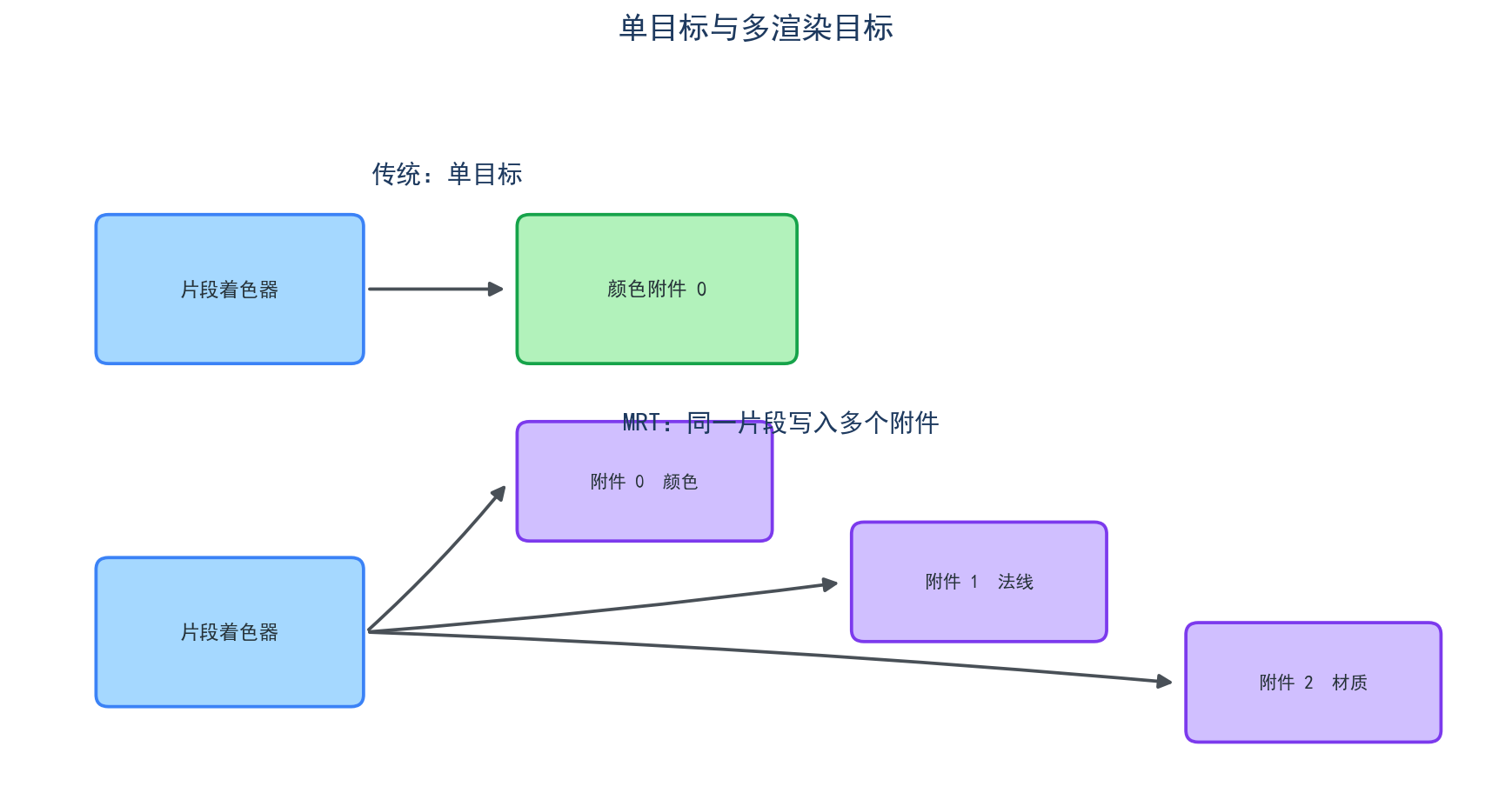

这张图对比传统单目标和 MRT 的输出关系。

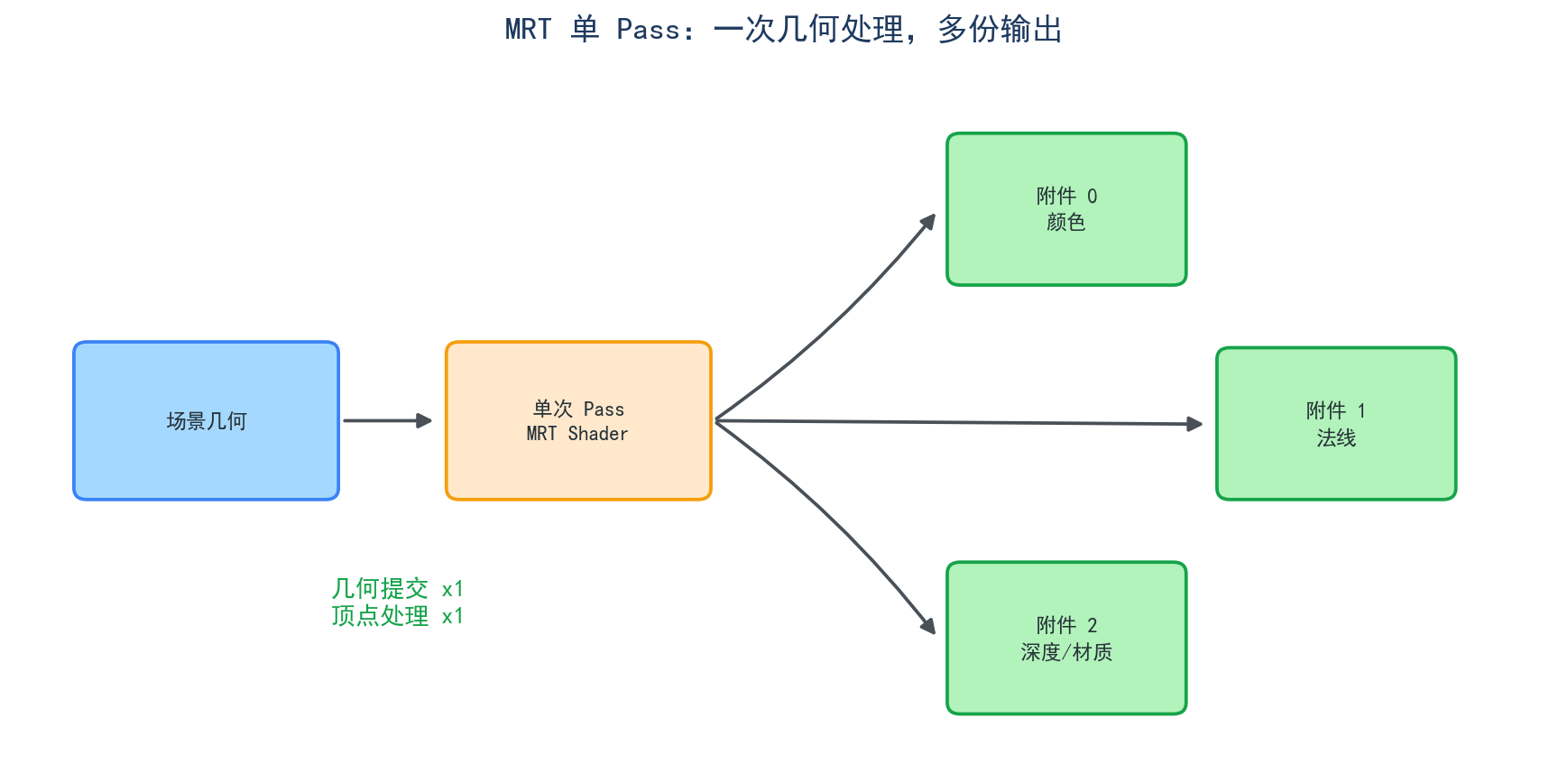

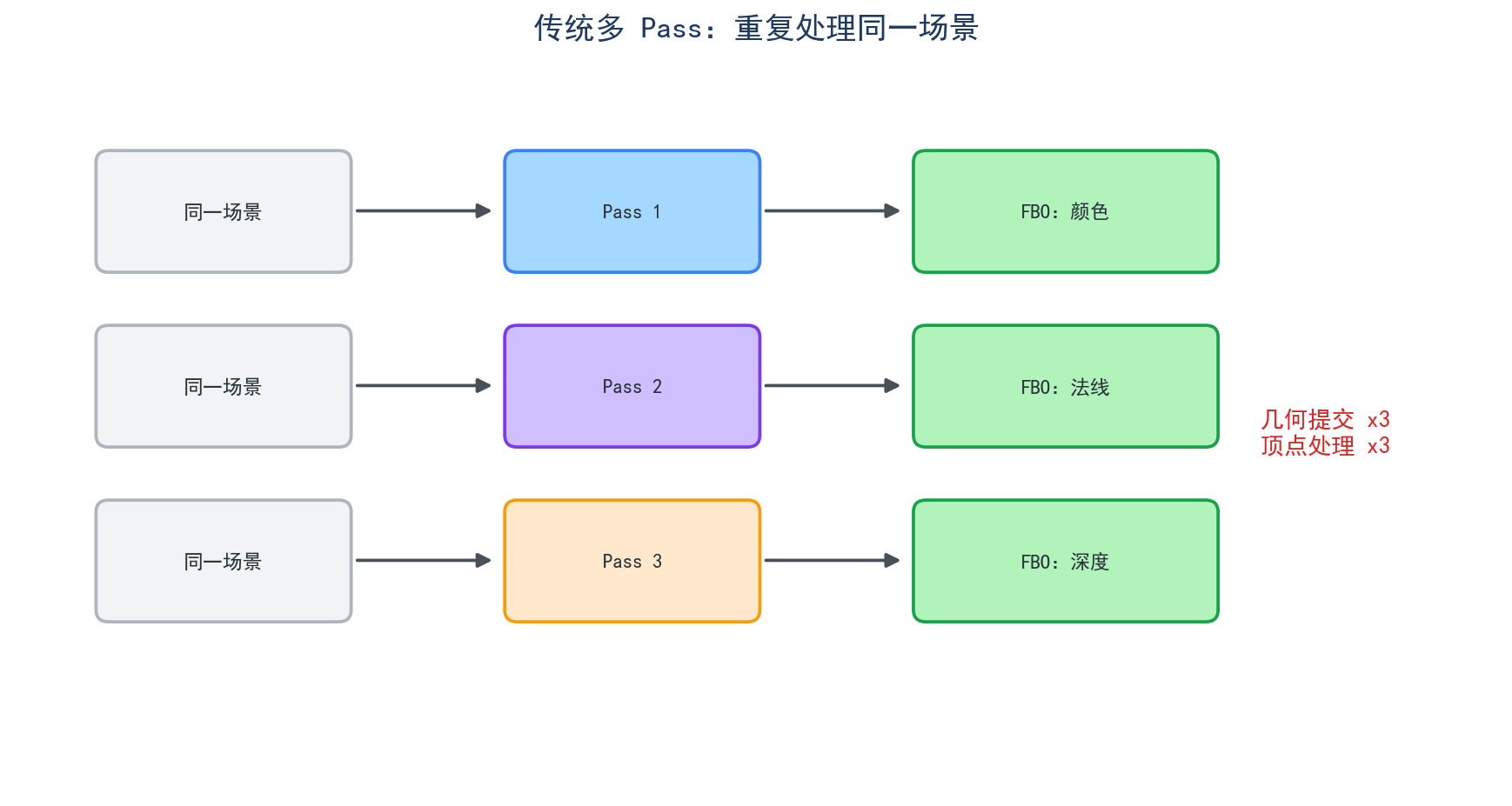

原文还分别用两段字符画对比了传统多 Pass 与 MRT 单 Pass。把两条路径拆开后，重复几何处理发生在哪里会更清楚。

FBO 和着色器如何对应

MRT 有两边必须同时配对：CPU 侧用 glDrawBuffers 声明哪些 attachment 可以写，片段着色器用 layout(location = n) 声明每个输出写到哪里。

创建三个颜色附件之后，CPU 侧要明确启用它们：

int[] drawBuffers = {
    GL30.GL_COLOR_ATTACHMENT0,
    GL30.GL_COLOR_ATTACHMENT1,
    GL30.GL_COLOR_ATTACHMENT2
};

// attachment 已挂载不代表会被写入，glDrawBuffers 才定义片段输出的路由。
GL20.glDrawBuffers(drawBuffers);

着色器的 location 与数组位置一一对应：

#version 150

in vec3 viewPosition;
in vec3 viewNormal;
in vec2 texCoord;

uniform sampler2D DiffuseSampler;
uniform float Roughness;

layout(location = 0) out vec4 outAlbedo;
layout(location = 1) out vec4 outNormal;
layout(location = 2) out vec4 outMaterial;

void main() {
    vec4 albedo = texture(DiffuseSampler, texCoord);
    if (albedo.a < 0.01) {
        // 所有 MRT 输出都属于同一个片段；discard 会同时取消全部附件写入。
        discard;
    }

    outAlbedo = albedo;

    // 法线编码到 [0, 1]，便于写入归一化格式；读取时要再还原到 [-1, 1]。
    outNormal = vec4(normalize(viewNormal) * 0.5 + 0.5, 1.0);

    // 小型材质参数可以打包进同一附件，减少目标数量和带宽。
    outMaterial = vec4(Roughness, 0.0, 0.0, 1.0);
}

如果忘了 glDrawBuffers，多数情况下只有 attachment 0 有内容，其他纹理保持清除色。若 location 和附件顺序错位，程序不会理解“这是法线纹理”，它只会忠实地把数据写进错误目标。

G-Buffer 与延迟渲染

MRT 最典型的用途是 G-Buffer。传统前向渲染在绘制每个物体时立刻计算所有光源；延迟渲染先把表面属性写入多张纹理，等几何阶段结束后，再用全屏或光体积 Pass 统一计算光照。

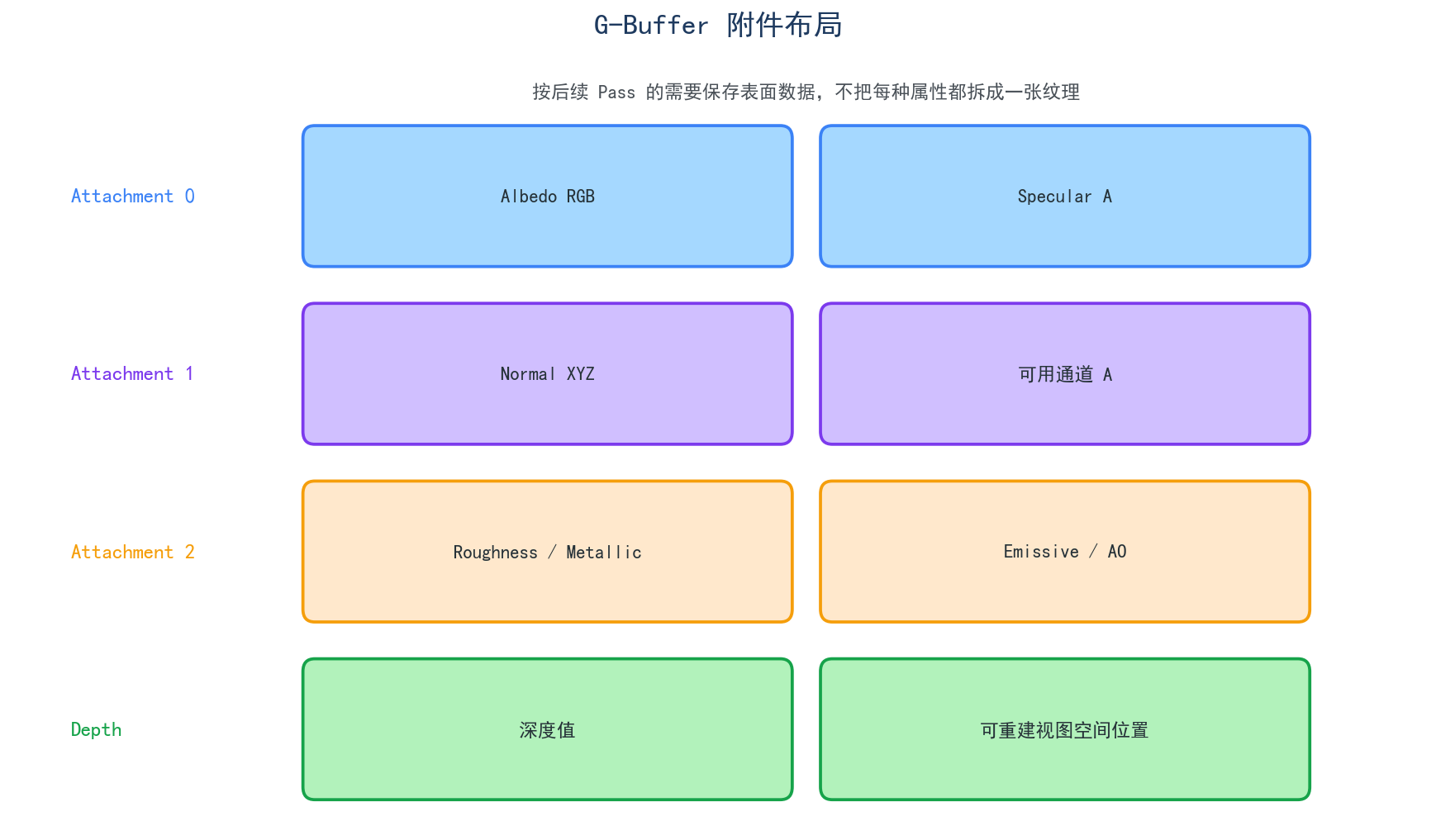

这张图把原文 G-Buffer 字符框里的通道用途重新整理成附件布局。

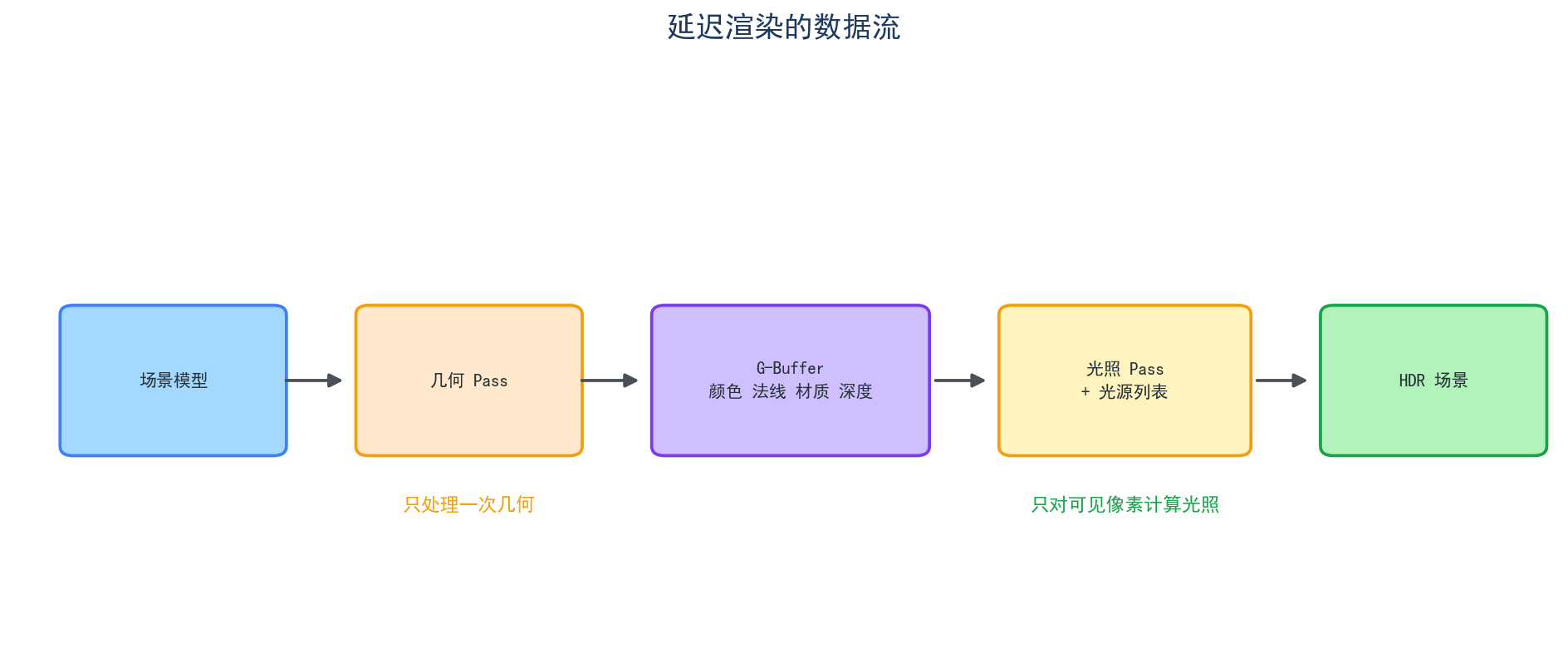

这张图继续说明这些附件如何从几何 Pass 流向光照 Pass。

这套结构的收益来自“几何复杂度”和“光源数量”解耦。一个像素最终只针对可见表面计算光照，不会给后面被遮住的片段反复算很多灯。

但 G-Buffer 不是附件越多越好。1920×1080 下，每多写一张 RGBA16F 就多出约 15.8 MiB 的存储，并在几何 Pass 增加整屏写带宽。位置通常可以从深度和逆投影矩阵重建，没有必要再存一张 RGB16F：

vec3 reconstructViewPosition(float depth, vec2 uv, mat4 inverseProjection) {
    vec4 clip = vec4(uv * 2.0 - 1.0, depth * 2.0 - 1.0, 1.0);
    vec4 view = inverseProjection * clip;

    // 透视除法恢复视图空间坐标，不能直接使用未除以 w 的齐次坐标。
    return view.xyz / view.w;
}

法线也可以使用两个通道的八面体编码，粗糙度 金属度 自发光强度可以按精度要求打包。优化 MRT 的重点通常不是少做一次算术，而是少写一张大纹理。

MRT 不等于一定更快

MRT 省掉的是重复几何处理，增加的是显存写入。如果场景几何很重、输出数据确实会被后续多个 Pass 使用，MRT 通常划算；如果只为了一个很小的局部效果额外写四张全屏纹理，带宽成本可能比单独补一个 Pass 更高。

可以用这个判断顺序：

  1. 这些数据是否来自同一批可见片段？

  2. 后续 Pass 是否真的会读取每个输出？

  3. 能否从深度或已有附件重建，而不是新增纹理？

  4. 能否降低通道数 精度或分辨率？

  5. 目标硬件的最大 attachment 数和带宽是否足够？

OpenGL 可以查询限制：

int maxAttachments = GL11.glGetInteger(GL30.GL_MAX_COLOR_ATTACHMENTS);
int maxDrawBuffers = GL11.glGetInteger(GL20.GL_MAX_DRAW_BUFFERS);

// 实际可用输出数同时受 attachment 和 draw buffer 两个上限约束。
int usableTargets = Math.min(maxAttachments, maxDrawBuffers);

不要把桌面显卡常见的 8 个输出当作规范保证。创建管线时应根据需要声明最少目标，并在能力不足时给出明确降级路径。

混合 清除与深度

MRT 中所有附件共享同一批片段，但每张纹理未必需要相同的混合策略。场景颜色可能使用 Alpha 混合，Bloom 目标可能使用加法，而法线或材质数据通常应该直接覆盖。

基础 OpenGL 3.2 状态往往只能统一控制混合；按 attachment 设置 glBlendFunci 需要更高版本或扩展支持。面向 Minecraft 的实现不能只看开发机的 OpenGL 版本，还要服从游戏声明的图形 API 下限。

清除同样要逐目标思考。glClear(GL_COLOR_BUFFER_BIT) 会清除当前启用的 draw buffers，但不同附件可能需要不同默认值。比如法线纹理用 (0.5, 0.5, 1.0) 表示朝向相机的默认法线，材质纹理可能要用完全不同的初值。

// 单独清除能让每个 attachment 使用符合其编码约定的默认值。
GL30.glClearBufferfv(GL11.GL_COLOR, 0, new float[] {0f, 0f, 0f, 0f});
GL30.glClearBufferfv(GL11.GL_COLOR, 1, new float[] {0.5f, 0.5f, 1f, 0f});
GL30.glClearBufferfv(GL11.GL_COLOR, 2, new float[] {1f, 0f, 0f, 0f});

深度附件通常由这些颜色目标共享，因为它们描述的是同一次几何 Pass。不要为了每张颜色纹理重复创建深度；但后续使用 G-Buffer 时要保证深度纹理仍然存活，且没有在不该清除的时候被下一阶段覆盖。

在 Blaze3D 中落地

Blaze3D 的高级管线能力随 Minecraft 版本变化较快。26.3 snapshot 2 的 CommandEncoder.createRenderPass() 只接收一个颜色 GpuTextureView 和一个可选深度 GpuTextureView；RenderTarget 本身也只有一组 colorTexture/colorTextureView。所以当前公开抽象不只是“不方便使用 MRT”，而是根本没有声明多个颜色附件的位置。

这意味着片段着色器即使写了 layout(location = 1)，CPU 侧也没有第二个 attachment 可以绑定。要做真正 MRT，必须同时扩展 CommandEncoder、RenderPassBackend、OpenGL framebuffer 组装、目标描述符和资源生命周期。只修改 GLSL 不会得到第二张纹理。

实现 MRT 时至少需要一个独立的资源所有者，负责：

  • 通过 Blaze3D backend 在渲染线程创建 framebuffer 与全部 attachment。

  • 记录每个 attachment 的格式 尺寸和用途，避免 location 靠约定猜测。

  • 在窗口尺寸变化时原子地重建全部附件，不能只 resize 其中一张。

  • 在资源释放或客户端关闭时通过 GraphicsResourceAllocator 释放目标。

  • 把读写关系接入 FrameGraphBuilder，不能绕过资源句柄偷偷读写同一张纹理。

固定槽位协议也要写清楚。例如 location 0 永远是场景颜色，location 1 永远是 Bloom，不能让不同着色器各自解释。只要一个管线把第二个输出当法线、另一个把它当高亮，后处理就会读取到语义错误的数据，而且这种错误通常只表现为颜色异常。

如果只是给特定粒子做 Bloom，更简单的方案往往是单独渲染这些粒子到一个目标，再做模糊合成。只有当大量材质都需要额外输出，或者后续已经要建立 G-Buffer 时，MRT 的复杂度才真正值得。

3.4 把三者连成一条管线

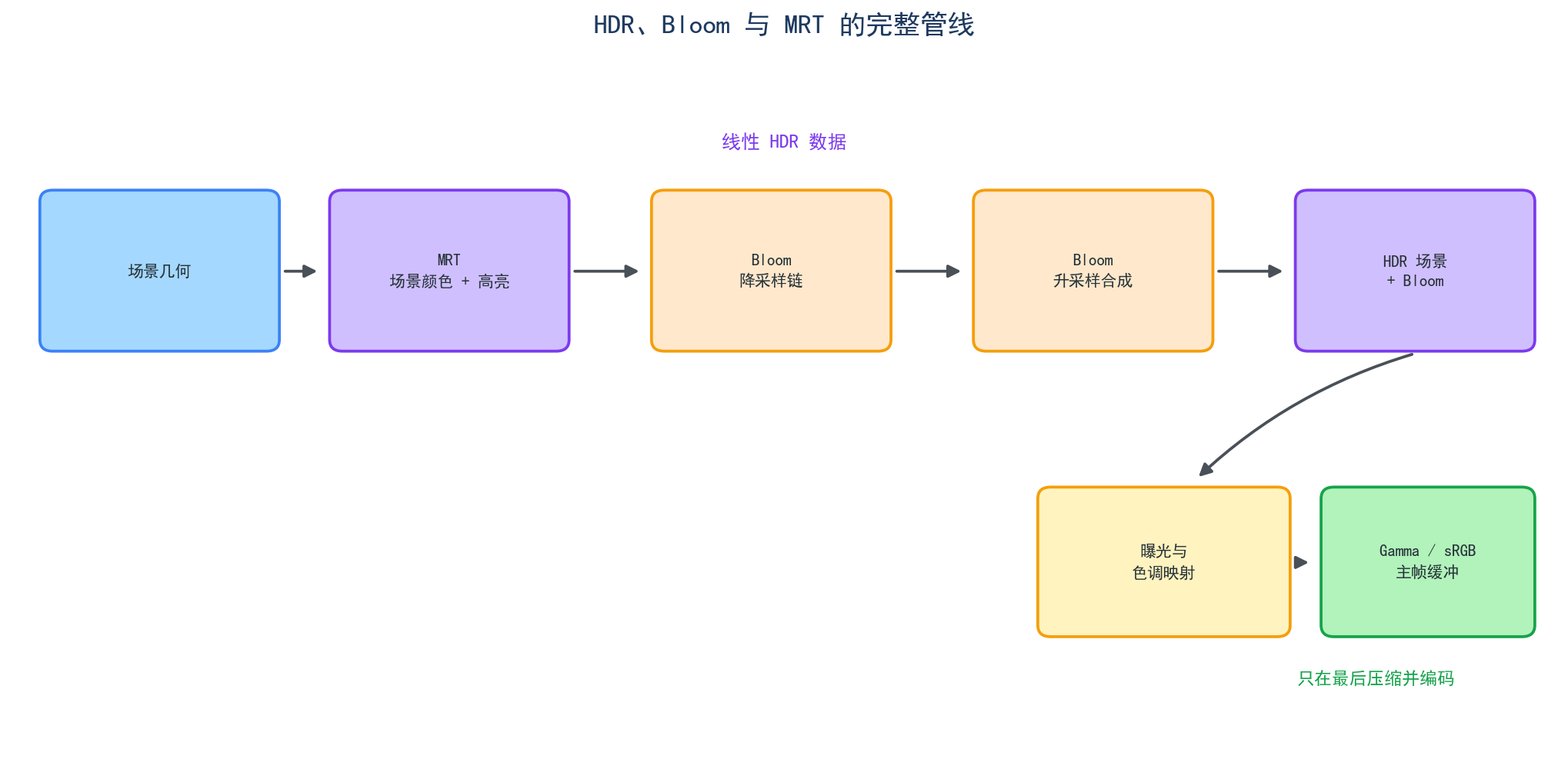

HDR、Bloom、MRT 放在一起之后，完整顺序如下图。

顺序比某一段着色器代码更重要。HDR 在色调映射前保存亮度，Bloom 在亮度还没有被截断时提取强光，MRT 则负责减少重复几何工作。只要其中一个阶段提前把数据压平，后面的阶段就没有办法把信息猜回来。

实际开发时可以从最小闭环开始：在通用 OpenGL 环境中，先做一张 RGBA16F 场景纹理和一个色调映射 Pass；如果目标是 26.3 客户端，就要先补齐 Blaze3D 的浮点纹理格式和 backend 映射，再建立同样的闭环。确认颜色空间正确后加入单级 Bloom，最后再根据性能数据决定是否做多尺度和 MRT，这样每增加一个阶段，都能明确知道是哪一步改变了画面。

高级渲染不是把更多 Pass 接在一起，而是让每个阶段都保留下一阶段真正需要的数据。
